Konfigurasi DHCP Windows Server 2012

DHCP (Dynamic Host Configuration Protocol) adalah sebuah protokol jaringan yang memberikan atau meminjamkan suatu alamat ip atau ip address kepada sebuah client yang berada 1 jaringan dengan server secara otomatis.

Konfigurasi Server

1. untuk membuat layanan dhcp kita harus menginstall rolesnya terlebih dahulu, buka server manager dan pilih add roles and features

2. pilih Role-based or feature installation

3. pada server selection pilih select a server from the server pool dan pilih server anda

4. kemudian padah Server roles chek pada kolom DHCP Server

kemudian pilih add features

5. skip pada bagian features

6. kemudian akan terdapat penjelasan mengenai DHCP

7. kemudian klik install

tunggu sampai proses instalasi selesai, kemudian close

8. pada menu notification (logo bendera bertanda seru) klik complete DHCP configuration untuk menyelsaikan konfiguras DHCP server kita

9. kemudian akan bagian Description yang akan mendeskripsikan tentang dhcp server yang akan kita buat, klik next

10. isikan username akun administartor anda pada kolom yang tersedia kemudian pilih commit

11. kemudian klik close untuk menutup jendela penyelsaian konfigurasi dhcp server kita

12. langkah selanjutnya pada server manager pilih menu tools lalu pilih DHCP

13. kemudian klik kanan pada nama server kita dan pilih add/remove Bindings...

14. kemudian pilih ip server kita kemudian klik ok

15. pada IPv4 tambahkan scope baru dengan cara klik kanan dan pilih New Scope ( scope ini merupakan suatu kondisi kondisi teretentu yang kita tetapkan pada dhcps server kita )

16. setelah muncul window New Scope Wizard, klik next

17. kemudian buat nama grup pada scope baru kita dan juga deskripsinya bila perlu

18. langkah selanjutnya isikan range ip yang akan mendapatkan distribusi ip dari dhcp server nantinya

19. nah pada step ini bila anda ingin salah satu ip anda tidak termasuk kedalam distribusi dhcp isikan pada kolom start Ip address, jika anda ingin membuat pengecualian pada beberapa ip isikan rangenya yaitu isikan pada kolom End IP address juga, kemudian klk Add

20. setelah itu berikan durasi berapa lama konfigurasi scope anda ini akan berlangsung

21. kemudian apabila anda ingin menambahkan beberapa konfigurasi pilih yes... dan apabila tidak pilih no...

pada konfigurasi tambahan ini ada bisa menambahakan ip address gateway, dns server anda dan wins server kepada client saat ip dhcp didistribusikan

Penambahan Gateway

Penambahan domain

Penambahan Wins Server

22. kemudian pilih yes, i want to activate the scope now, untuk mengaktifkan scope yang telah anda buat

23. klik finish

untuk melihat hasil dari konfigurasi scope yang kita buat kita bisa kembali membuka DHCP manager pada menu tools

Penampakan Scope yang telah dibuat

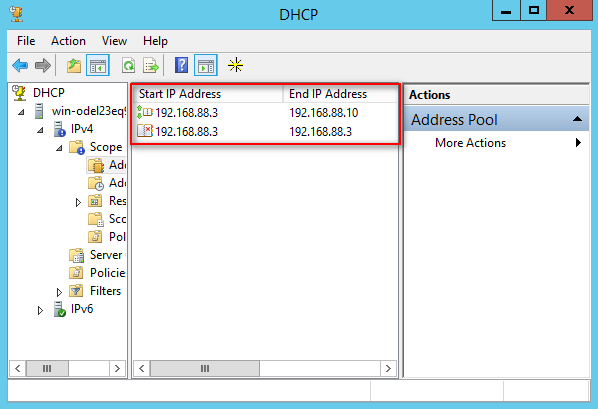

Range ip yang di gunakan dan exclusion

Linux Client Check

1. untuk linux pada koneksi yang kita pakai pilih Automatic (DHCP) sebagai metode pengalamatan ip address pada pc kita

2. kemudian restart layanan jaringan kita, dengan check dan uncheck pada Enable Networking yang terletak pada panel. dan untuk mengecek apakah kita sudah mendapatkan ip dhcp, pada terminal gunakan command ip address / ip a

Windows 7 Client Check

1. pada client windows 7 pastikan pada settingan ip menggunakan Obtain an IP address automatically dan bukan menggunakan ip static

2. kemudian kita bisa mengeceknya

pada gambar di ketahui bahwa ip yang didapatkan adalah 192.168.88.5 , karena ip range yang di gunakan adalah 192.168.88.3 - 10 namun 192.168.88.3 masuk pengecualian dan 192.168.88.4 sudah dipakai pada client Linux

Read More

VOIP Server With TRIXBOX Server

TRIXBOX merupakan sebuah os berbasis dasar open source yang berguna untuk membuat sebuah server VOIP ( Voice over Internet Protocol ) yang bila sekali di install akan bisa langsung di gunakan untuk sekedar server voip perseorangan, kantoran, lembaga dan lainnya.

Read More

Domain Name Server ( BIND ) Centos 7

DNS (Domain Name Service ) adalah sebuah sistem atau layanan yang menyimpan semua informasi data dari domain ataupun hostname dalam sebuah jaringan. nah selain itu fungsi utama domain juga adalah menerjemahkan dari IP menjadi sebuah domain atau sebaliknya. jadi dengan DNS kita tidak perlu lagi mengingat alamat IP sebuah website lagi kita bisa langsung mengaksesnya dengan domain yang tersedia. untuk centos kita bisa membuat sebuah DNS server menggunkan software bernama BIND.

untuk topologinya saya menggunakan 1 buah server dengan 2 client masing - masing windows dan linux dengan keterangan ip sebagai berikut

Server :

IP 192.168.88.2/24 DNS 192.168.88.2

Windows :

IP 192.168.88.3/24 DNS 192.168.88.2

Linux :

IP 192.168.88.4/24 DNS 192.168.88.2

Konfigurasi Server

1. seperti yang saya bilang sebelumnya untuk menginstall dns kita perlu menggunakan software yang bernama bind, oleh karena itu kita harus menginstallnya terlebih dahulu

yum install bind bind-utils -y

biarkan proses instalasi sampai selesai

2. kemudian kita harus mengedit script pada file named.conf , caranay gunakan perintah nano

nano /etc/named.conf

setelah itu kita tambahkan Ip dns kita pada bagian yang telah saya tandai di bawah

3. setelah itu tambahkan juga script berikut pada bagian bawah script zone "." IN {

untuk zone yang pertama isikan nama domain anda, kemudian untuk zone yang kedua isikan ip network anda secara terbalik. guna kita menambahkan script ini untuk mengarahkan zone kita masing masing file yaitu forward dan reverse.net

4. yang keempat kita harus membuat file sesuai penamaan yang telah kita buat yaitu forward.net dan reverse.net di var/named/... dengan command

nano /var/named/forward.net

kemudian isikan script seperti berikut sesuai konfigurasi yang ingin anda buat

pada bagian ini kita harus teliti dalam menuliskan script perhatikan setiap tanda yang anda karena jika ada yang salah akan mempengaruhi layanan DNS kita nantinya. jika sudah kemudian save, selanjutny kita harus membuat file reverse.net namun kita tidak perlu mengetiknya liga kita hanya harus meng-copy file forward.net dan merename nya menjadi reverse.net dengan command

cp /var/named/forward.net /var/named/reverse.net

kemudian kita harus mengeditnya seperti berikut

5. kemudian kita harus enable dan start layanan DNS kita

systemctl enable named ( untuk memulai service dns kita secara otomatis saar sewaktu waktu di restart )

systemctl start named ( untuk memulai layanan dns kita )

6. setelah itu kita harus memeberikan akses service DNS kita ke client dengan menambahakan port 53 pada firewall

firewall-cmd --permanent --add-port=53/tcp

firewall-cmd --permanent -add-port=53/udp

kemudian kita reload service firewall kita

firewall-cmd --reload

7. kemdian kita harus melakukan konfigurasi permission, ownershipt, dan SELinux dengan menggunakan perintah - perintah berikut

chgrp named - R /var/named

chown -v root:named /etc/named.conf

restorecon -rv /var/named

restorecon /etc/named.conf

*note : untuk perintahnya setiap 1 line enter jangan dijadikan semuanya kedalam satu line full

8. nah untuk mengetahui apakah konfigurasi kita pada named.conf ada yang salah atau error kita bisa menggunakan perintah berikut

named-checkconf /etc/named.conf

9. sedangkan untuk melihat apakah konfigurasi kita pada forward.net dan reverse.net kita bisa menggunakan perintah dibawah ini

named-checkzone queenvin.net /var/named/forward.net

named-checkzone queenvin.net /var/named/reverse.net

jika mendapatkan output seperti screenshot di atas berarti konfigurasi yang anda lakukan sudah benar namun jika sebaliknya jika terdapat masalah outputnya akan berupa kesalahan kesalahan yang harus kita benarkan terlebih dahulu

10. setelah semua konfigurasi kita telah selesai untuk pembuatan dns kita juga harus mengarahkan server kita ke dns yang telah kita buat dengan cara menambahkan script pada /etc/resolv.conf

nano /etc/resolv.conf

kemudian tambahkan script berikut

nameserver 192.168.88.2

setelah itu save.

11. kemudian yang terakhir kita restart network kita agar semua konfigurasi yang kita buat berjalan dengan baik dengan command dibawah ini

systemctl restart network

12.. untuk pengecekkan kita bisa menggunakan command

dig ns.queenvin.net

*note : DIG ( Domain Information Gropper ) adalah suatu tool yang digunakan untuk mengetahui informasi dns, yang juga berguna untuk menganalisis saat melakukan troubleshooting mengenai dns

13. kita juga melakukan nslookup untuk pengujian pada dns yang telah kita buat

nslookiup queenvin.net

Test Client Windows

1. untuk windows kita harus mengarahkan dns kita ke server yang telah kita buat pada settingan ip address kita

2. kemudian kita buka cmd dan untuk mengecek apakah kita sudah terkoneksi dengan baik kita coba dengan melakukan test ping, dan pastikan mendapat reply

3. setelah itu kita coba ping menggunakan nama domain yang telah kita buat

4. sekarang kita coba melakukan nslookup dns kita

jika hasil outputnya seperti sudah menunjukkan seperti gambar diatas berarti kita sudah berhasil tersambung dengan dns yang telah kita buat

Test Client Linux

1. sama seperti yang kita lakukan pada client windows kita juga harus mengarahkan pc kita ke dns yang telah kita buat, caranya sama seperti pada server yaitu menambahkan script pada /etc/resolv.conf

sudo nano /etc/resolv.conf

kemudian tambahkan script berikut, lalu save

nameserver 192.168.88.2

2. setelah itu kita restart network kita menggunakan command

service networking restart

3. kemudian kita cek koneksi dengan melakukan ping menggunakan ip dns kita

4. setelah itu jika sudah terkoneksi dengan baik, sekarang kita ping menggunakan nama domain kita

5. dan yang terakhir untuk memastikan kita bisa melakukan nslookup pada dns kita

nslookup queenvin.net
